TER-MAAT-128–12 ans75 minFacile

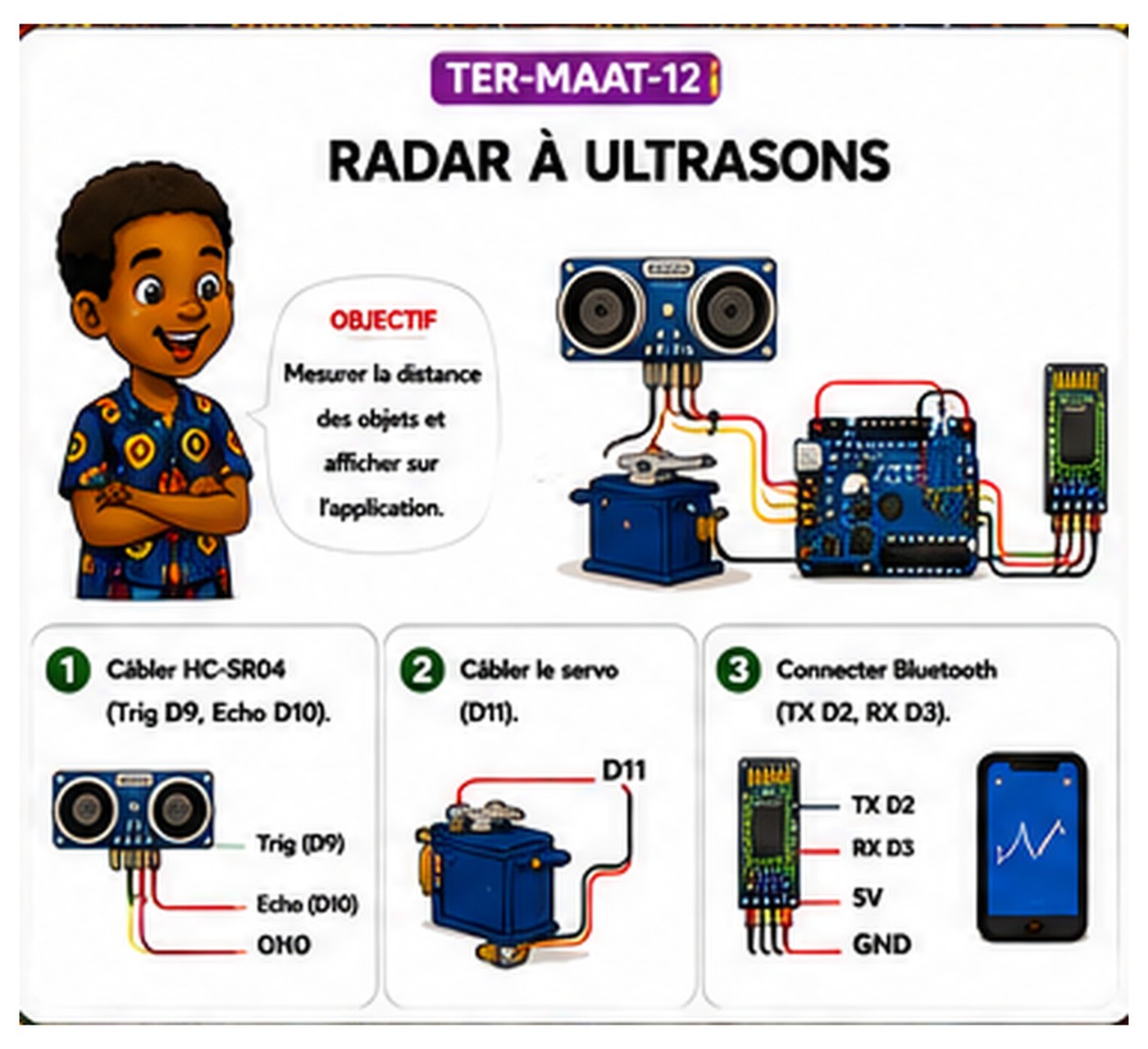

Radar à ultrasons
Objectif : Mesurer la distance des objets et l'afficher sur l'application.
Matériel
- Arduino
- Capteur HC-SR04
- Servo
- Module Bluetooth
- Fils
Étapes
- Câbler HC-SR04 (Trig D9, Echo D10)
- Câbler le servo (D11)
- Connecter Bluetooth (TX D2, RX D3)
- Téléverser et tester
📐 Dimensions (châssis)
| Servo | 2,3 × 1,2 cm |
| Capteur HC-SR04 | 4,5 × 2 cm |
| Fils de liaison | 15 cm |
✂️ Sens de coupe
- Préparer 8 fils de liaison d'environ 15 cm
💡 Astuce : Le capteur envoie un ultrason et chronomètre le temps que met l'écho à revenir : plus l'objet est loin, plus l'écho met du temps, et la distance s'affiche.
🤖
